★如使用手機觀看教學手冊，建議橫屏觀看，以獲得最佳觀看體驗★
¶ 安裝RTK天線

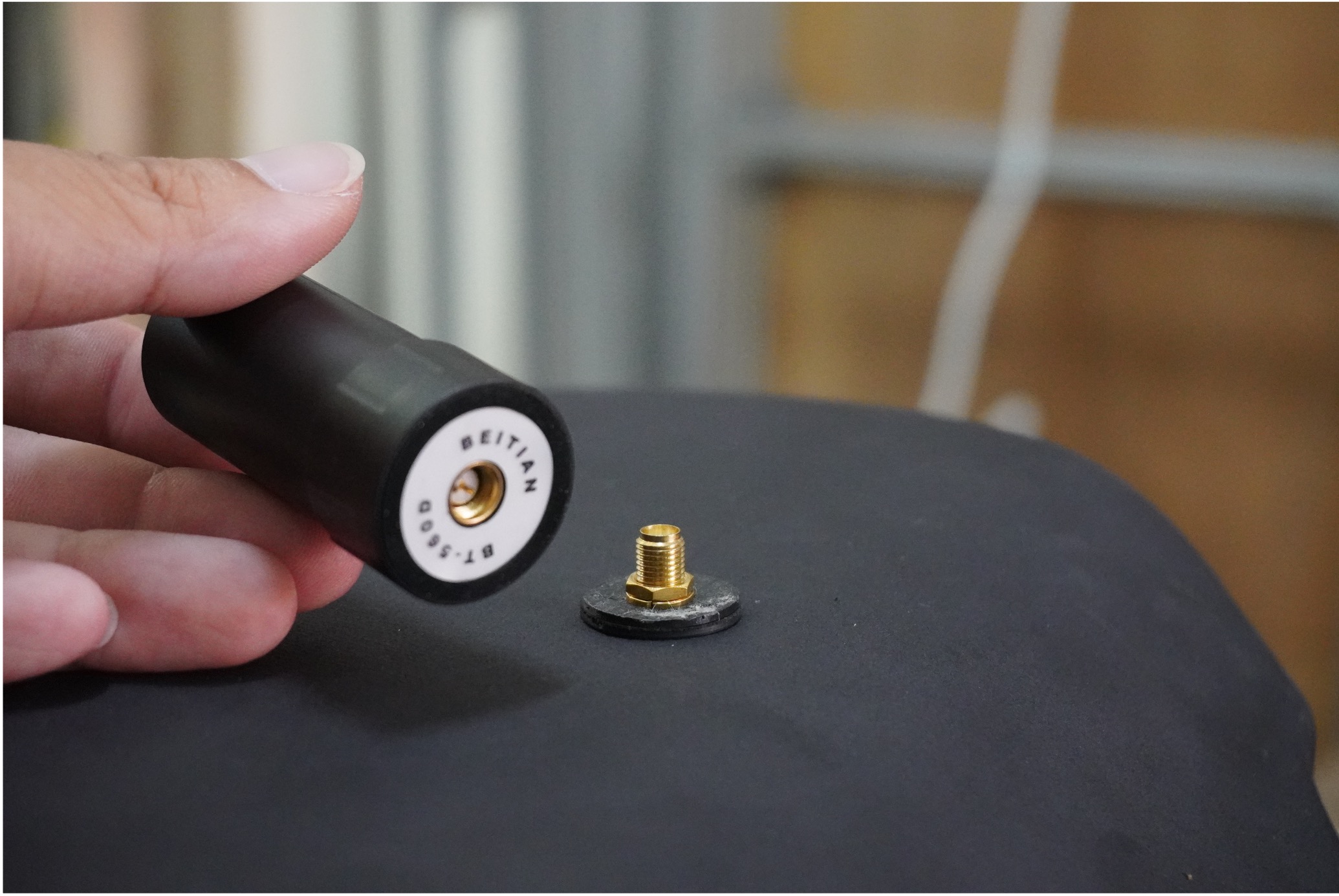

第一步:取出天線並找到鎖孔

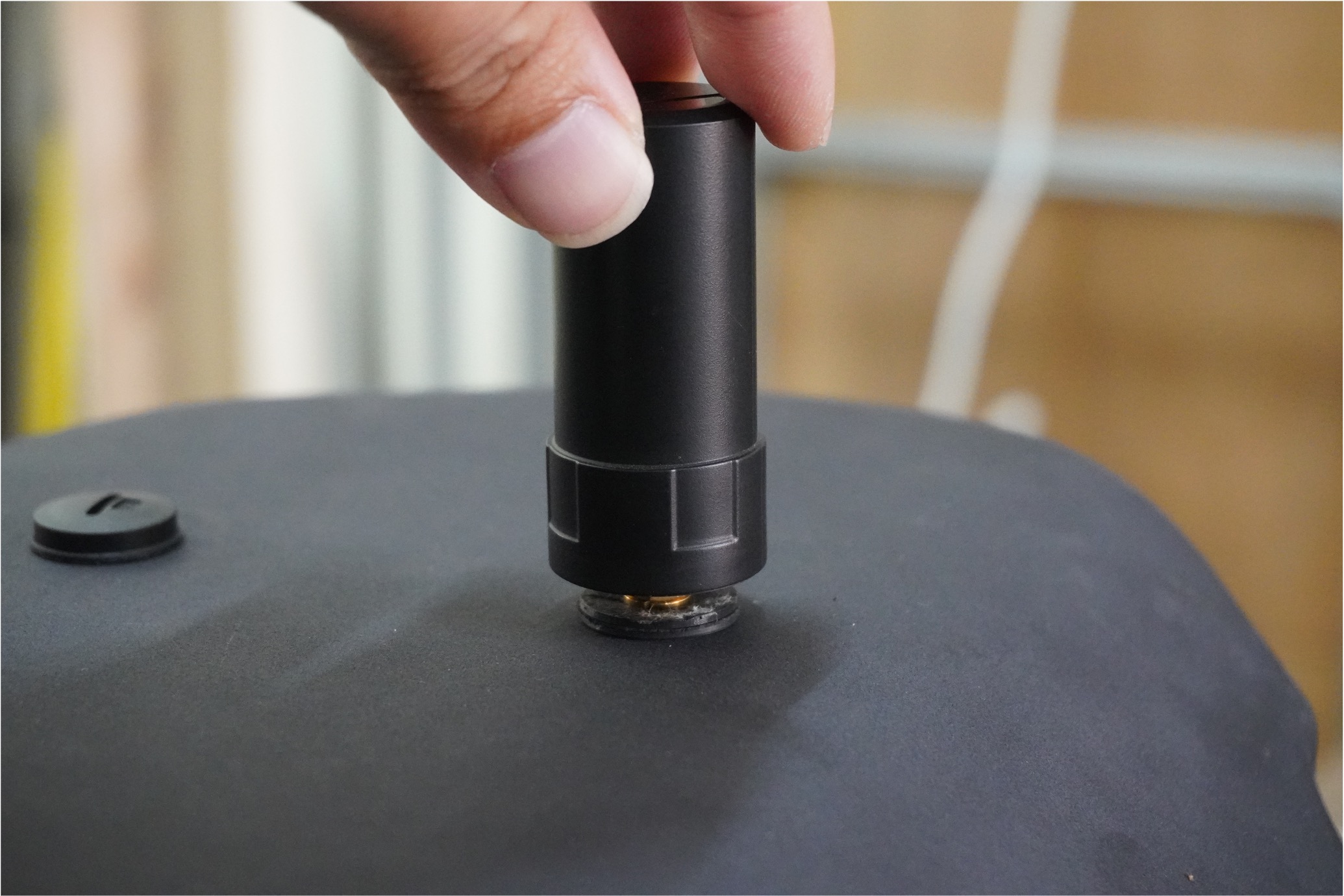

第二步:對齊鎖孔順時針旋入

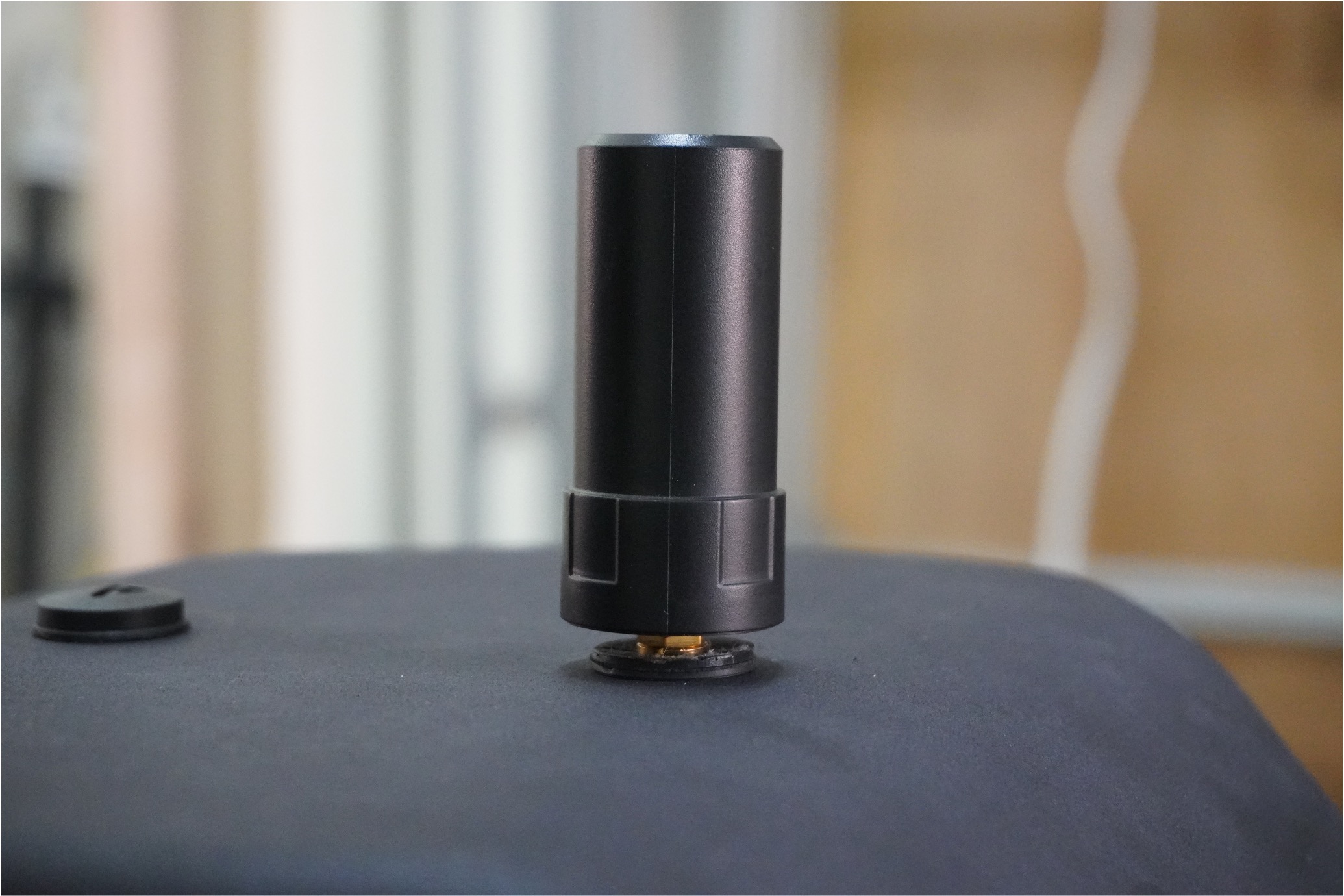

第三步:確實旋緊到底即可
¶ 安裝機臂

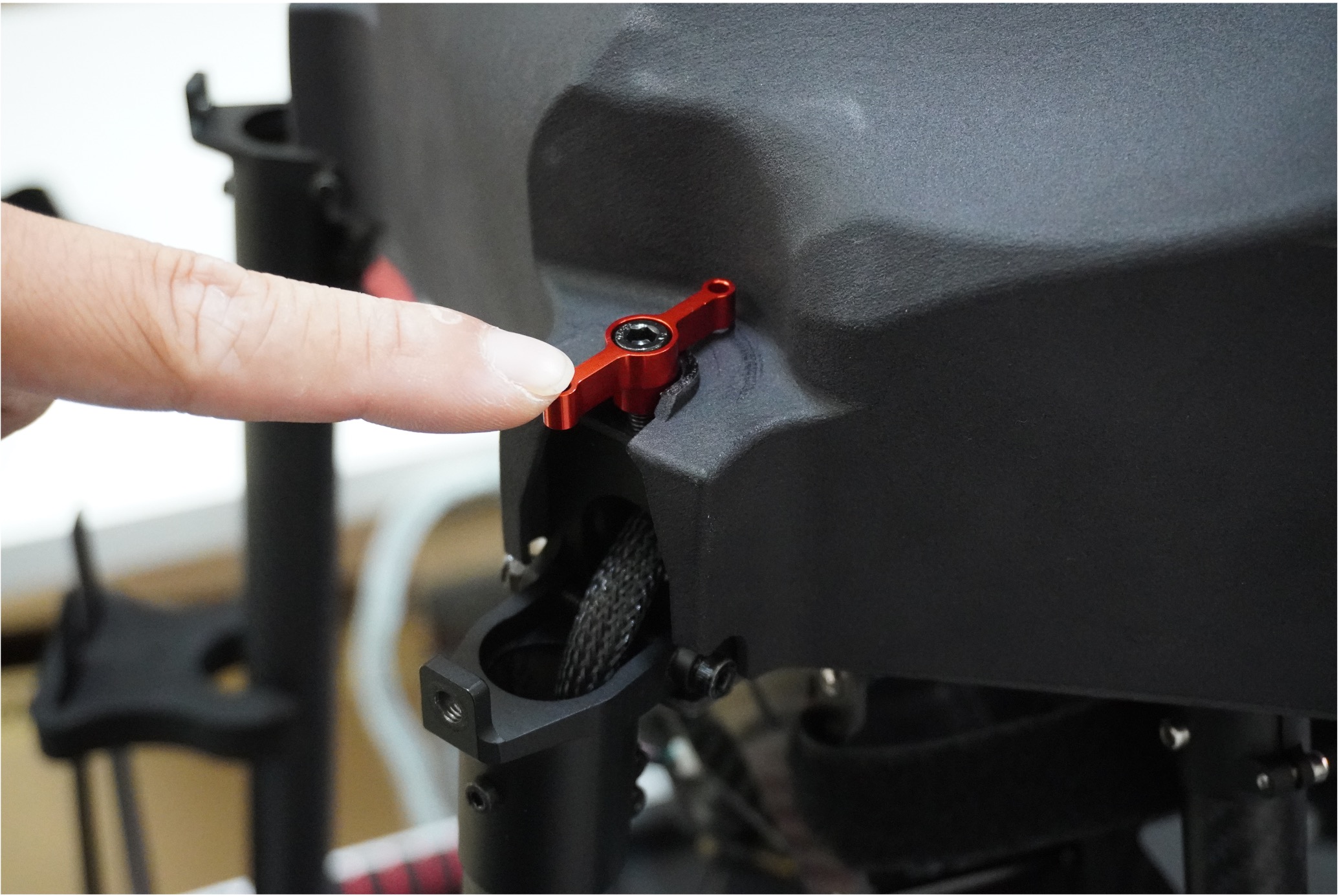

第一步:逆時針旋出機臂鎖件

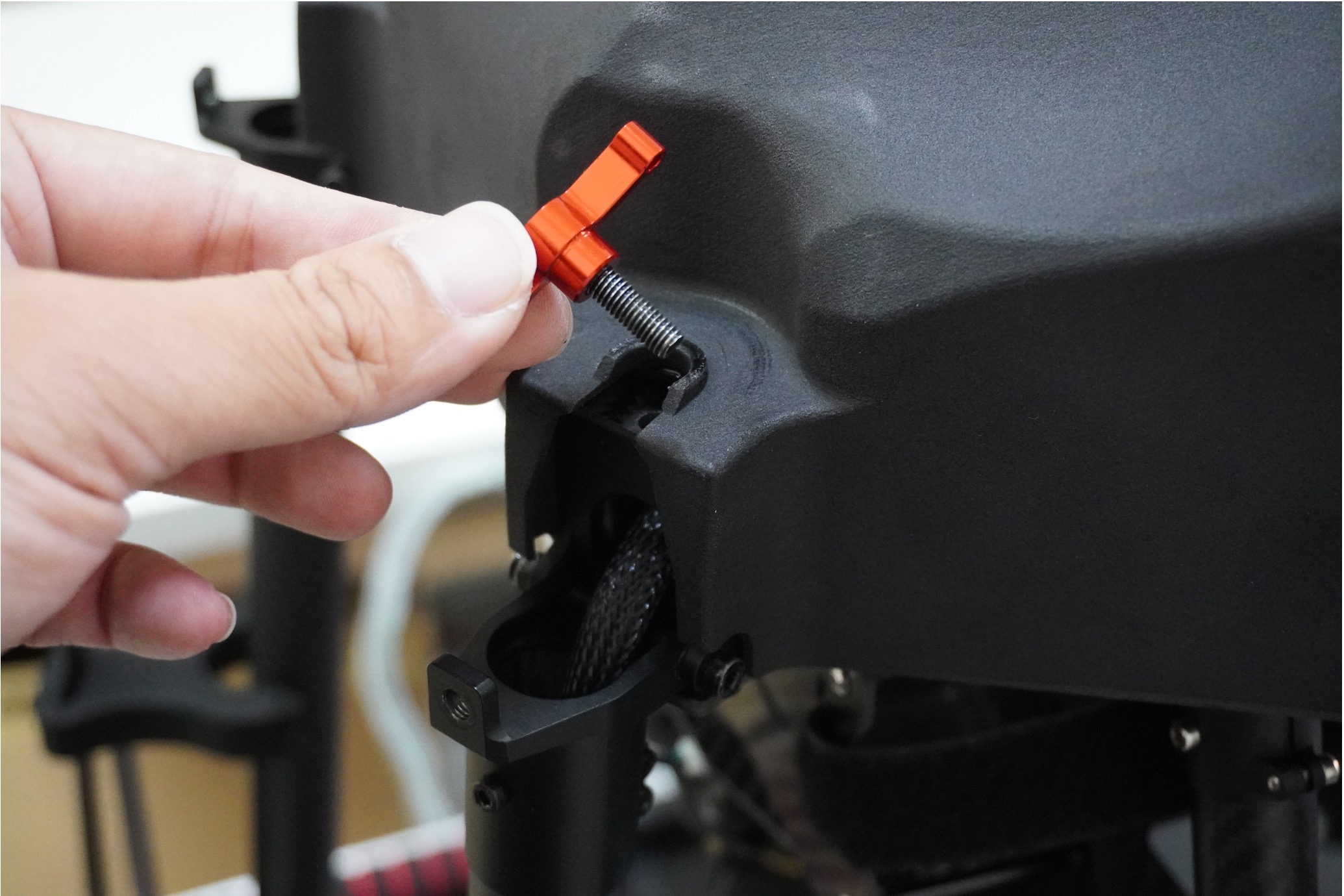

第二步:取下機臂鎖件並找到鎖孔

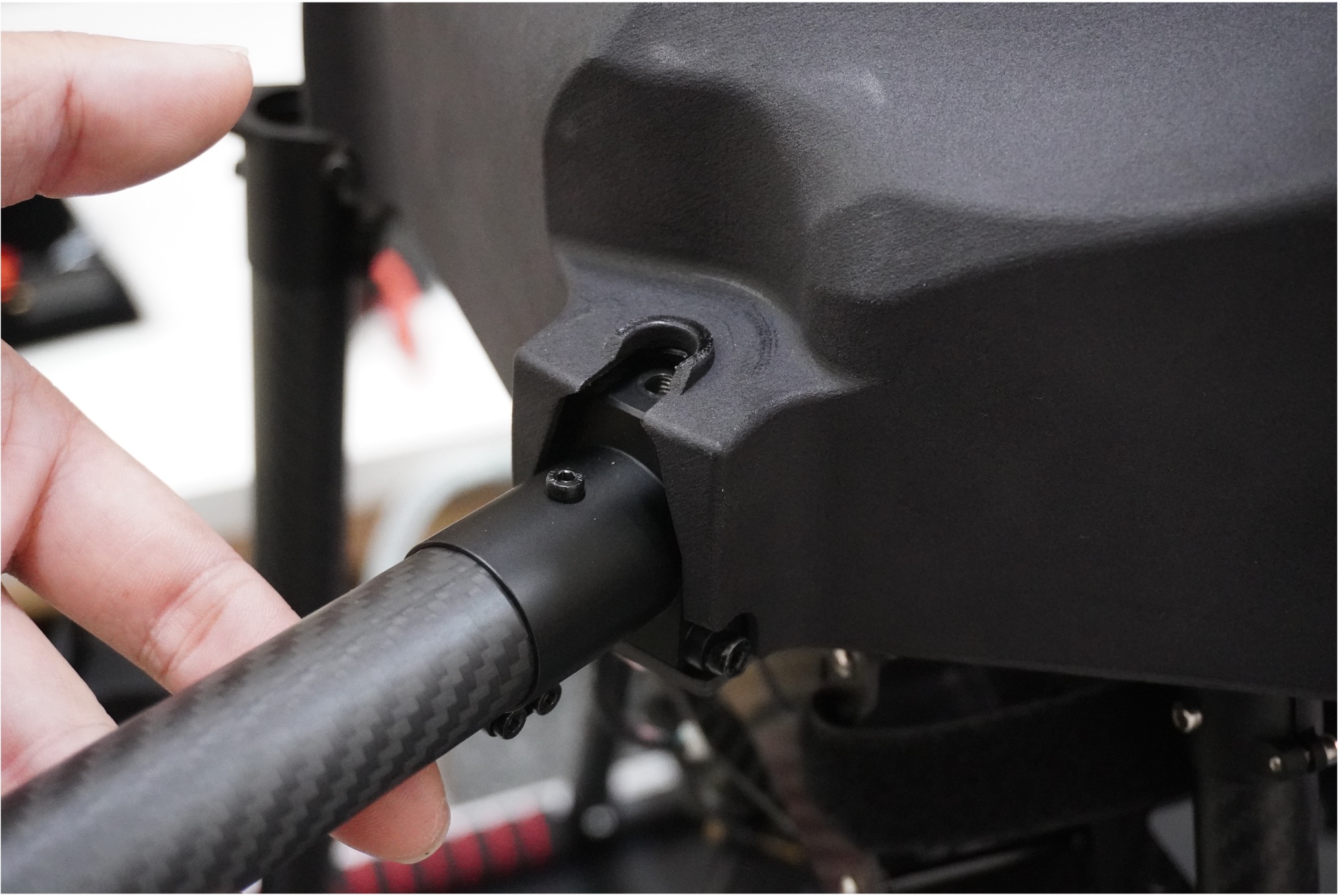

第三步:將機臂抬起至孔位對齊

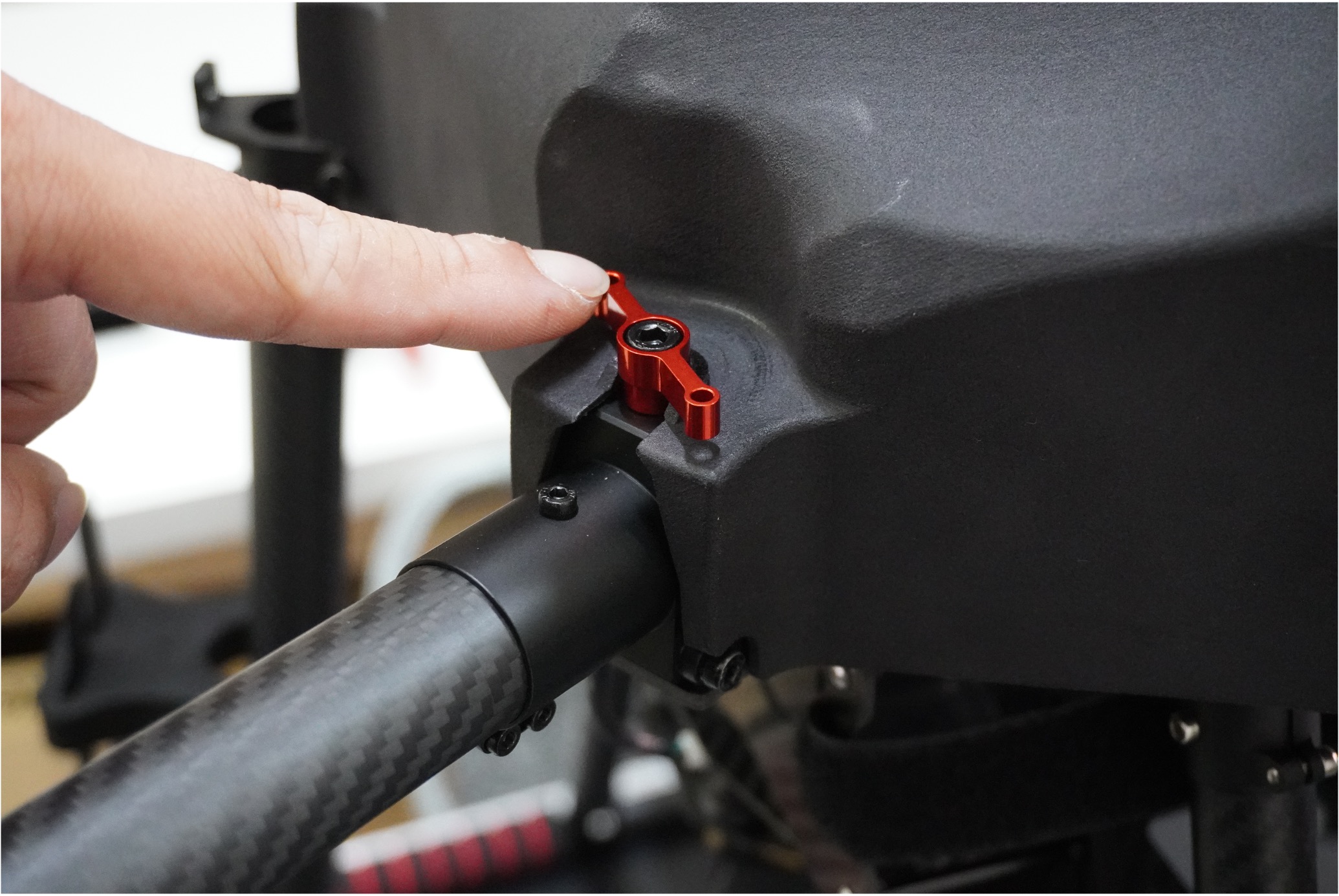

第四步:將機臂鎖件順時針鎖入

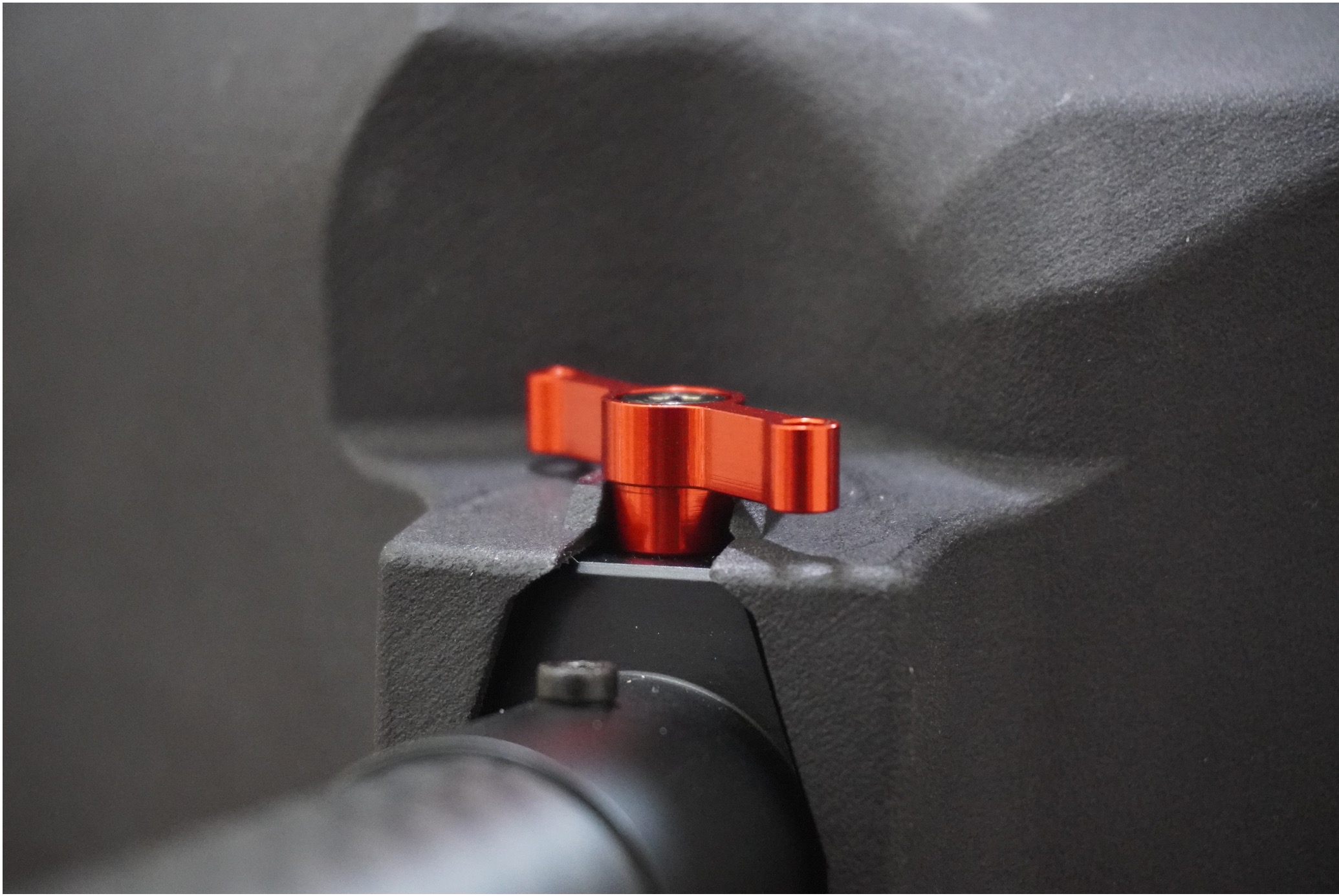

第五步:確實鎖緊至鎖件密合即可
¶ 機臂安裝注意事項
- 機臂務必確實鎖緊
- 安裝不良將影響飛行安全
- 鎖件可搭配M4六角板手使用
- 防潮部分搭配乾燥劑即可
- 如有安裝上問題勿強拆硬卸
¶ 安裝槳葉

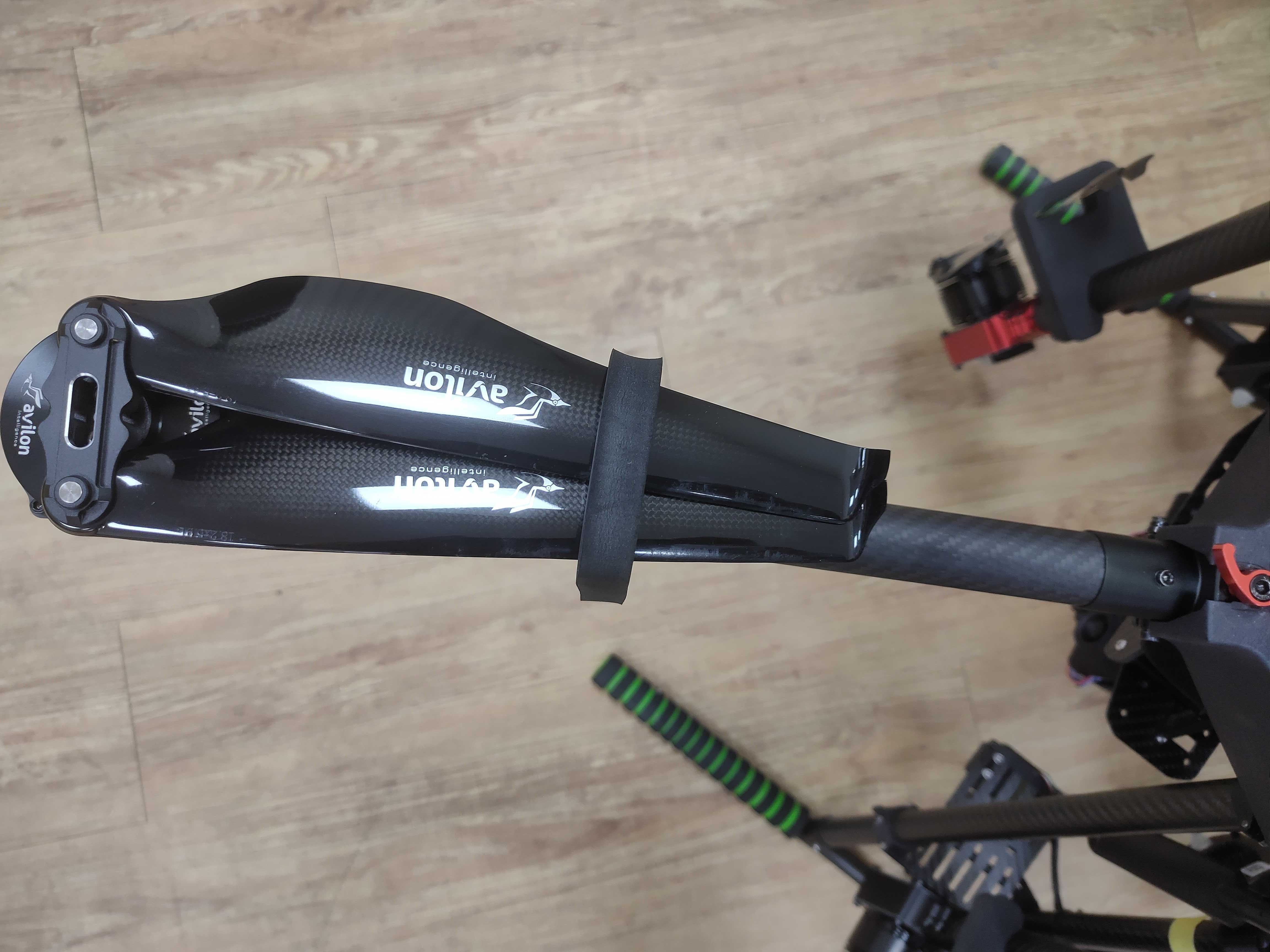

第一步:找到槳葉槳托

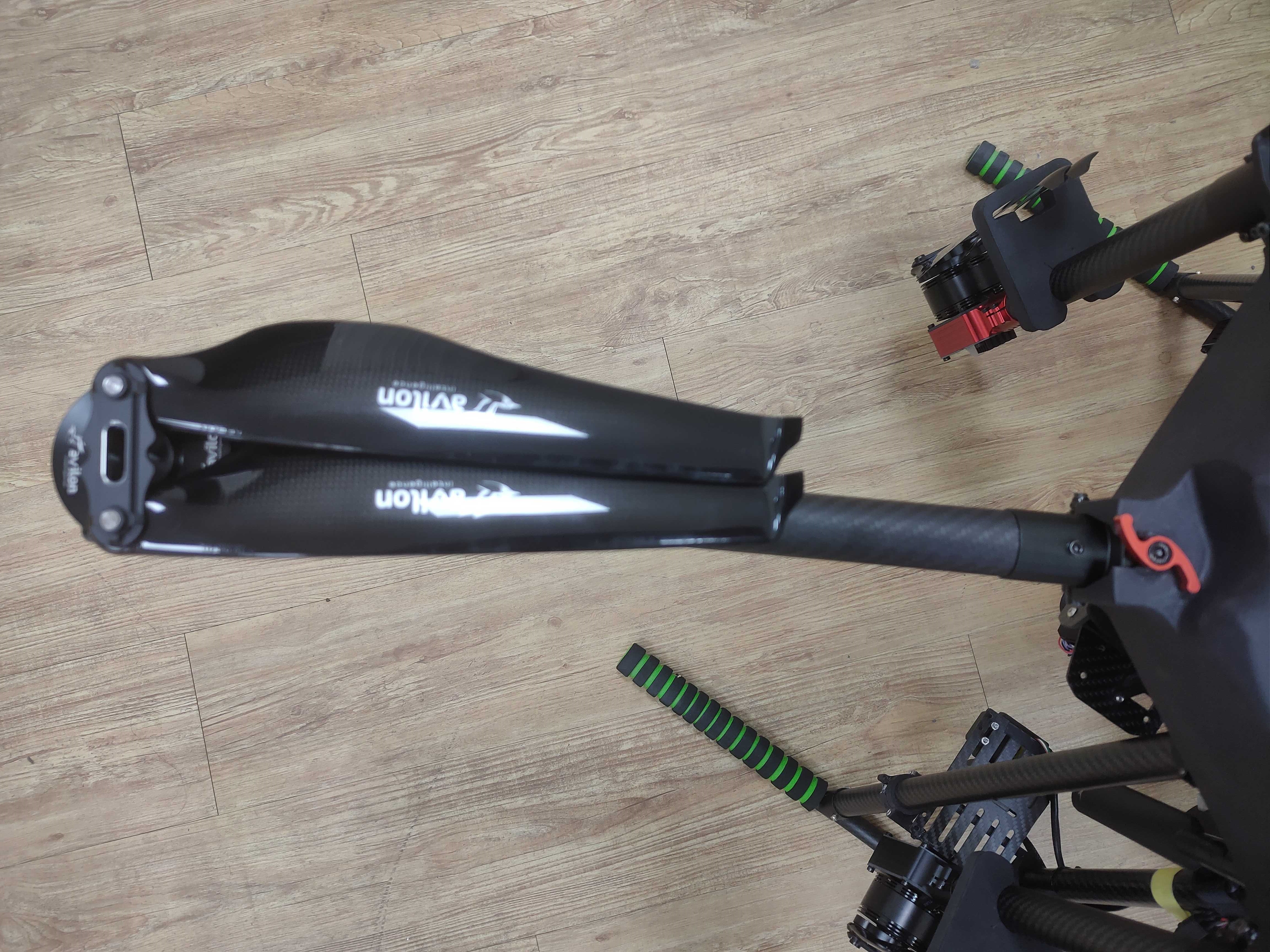

第二步:取下槳托

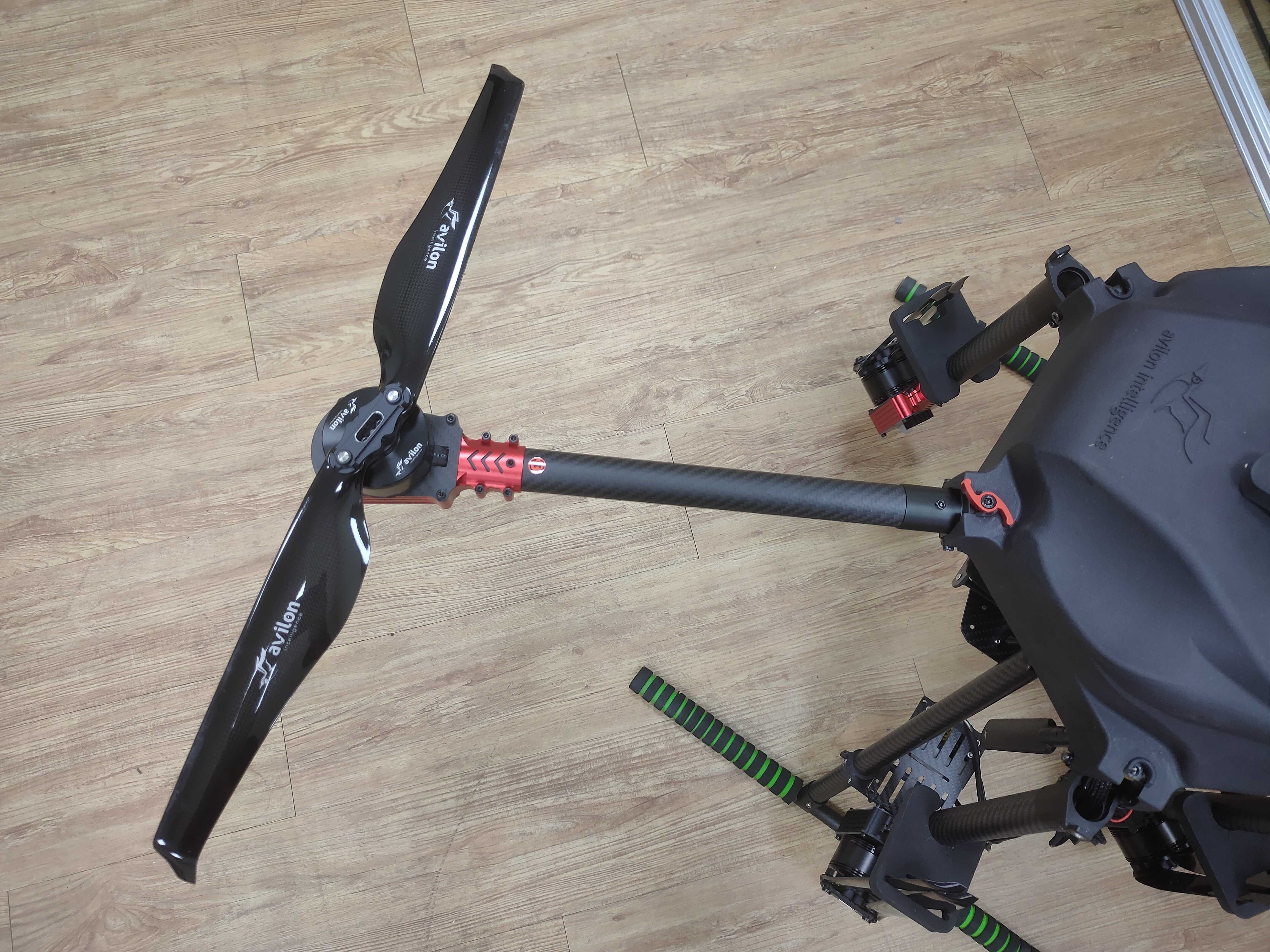

第三步:將槳葉完全展開至180度
¶ 槳葉安裝注意事項
- 槳葉務必確實展開
- 安裝不良將影響飛行安全
- 展開不良將影響飛行安全
- 取下槳托時切勿用力拉扯
- 以免造成動力系統組件受損
- 起飛前務必再確認槳葉鬆緊度
- 如有任何問題歡迎聯繫原廠
¶ 安裝電池

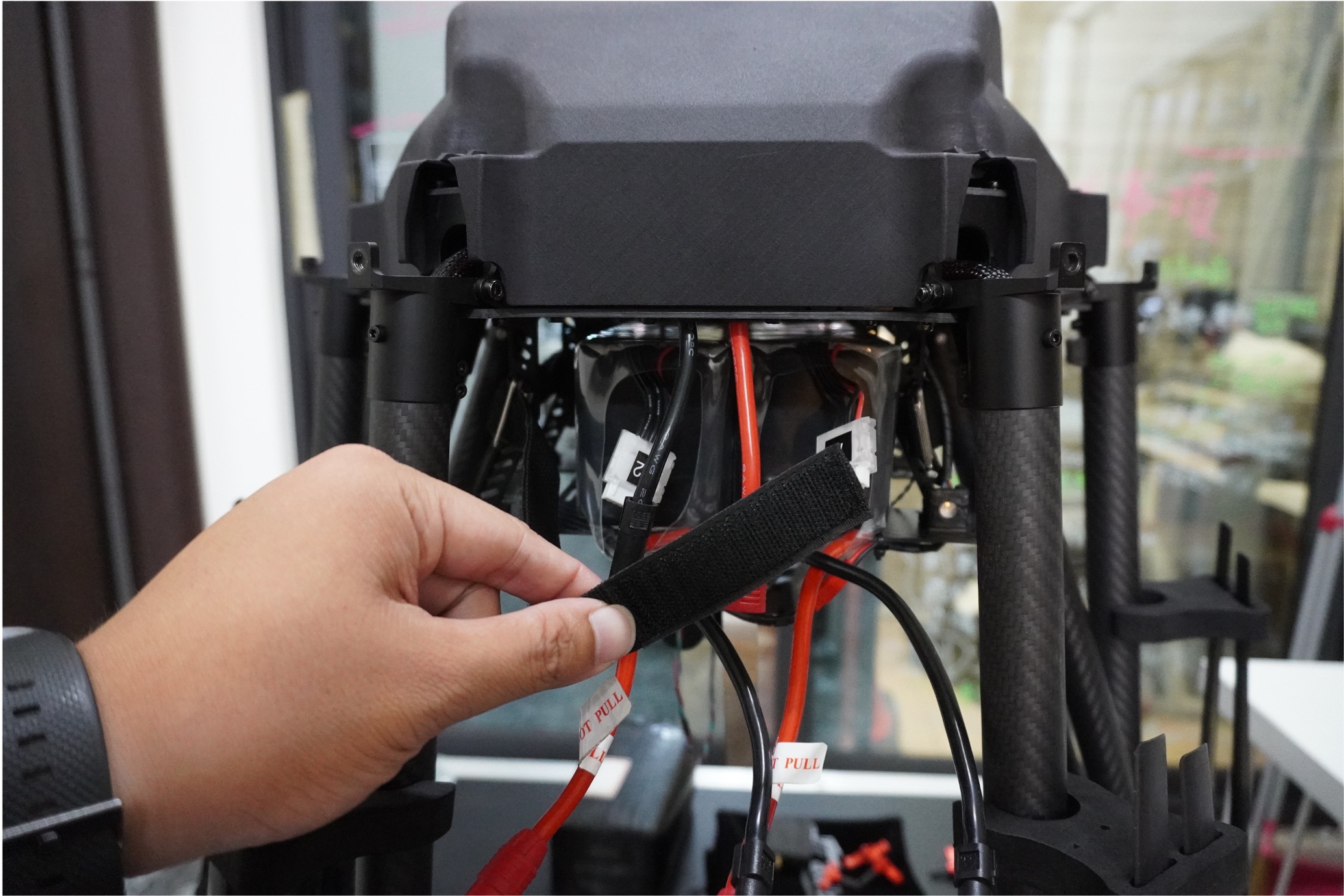

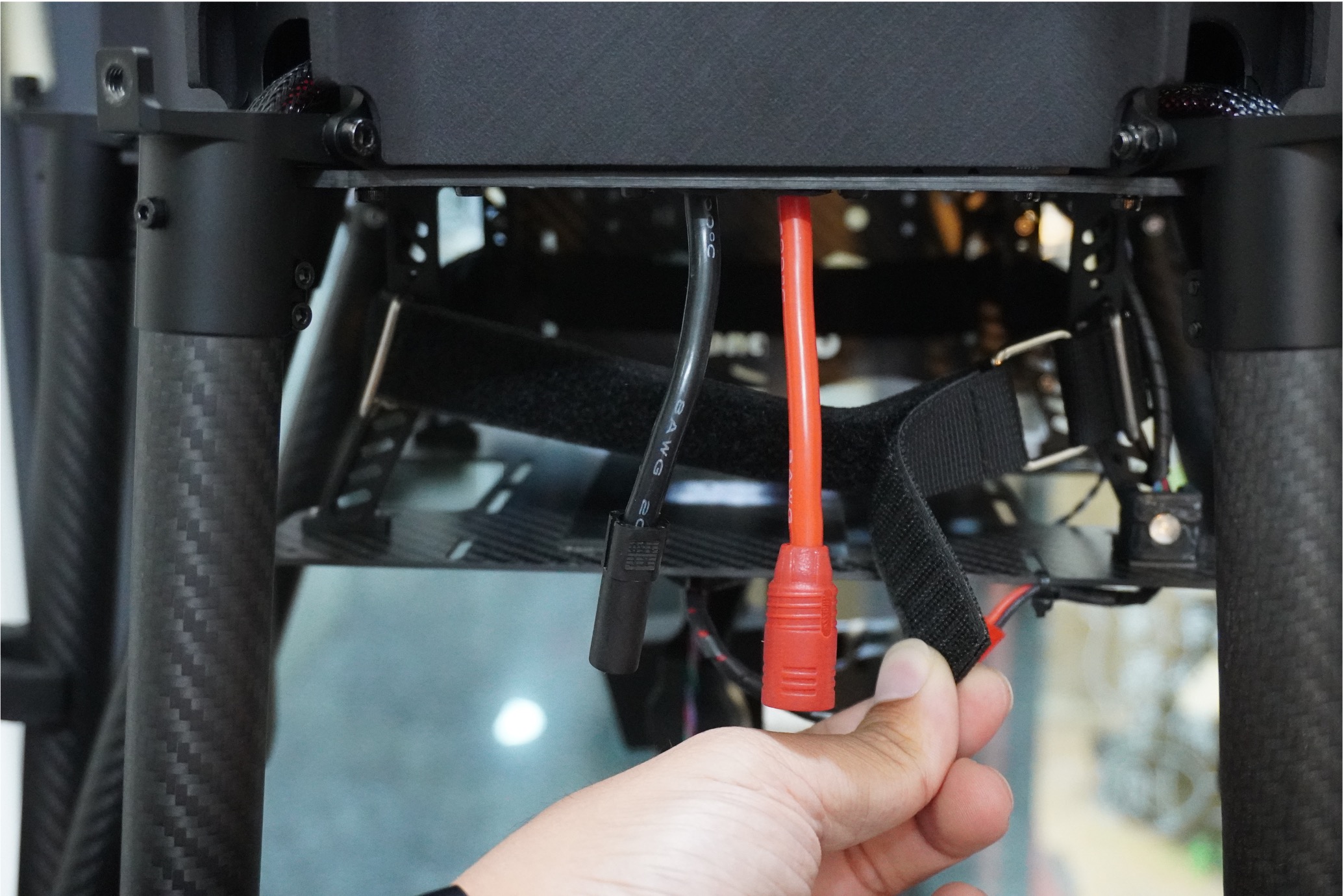

第一步 : 撕開電池綁帶
第二步 : 向外拉出電池綁帶

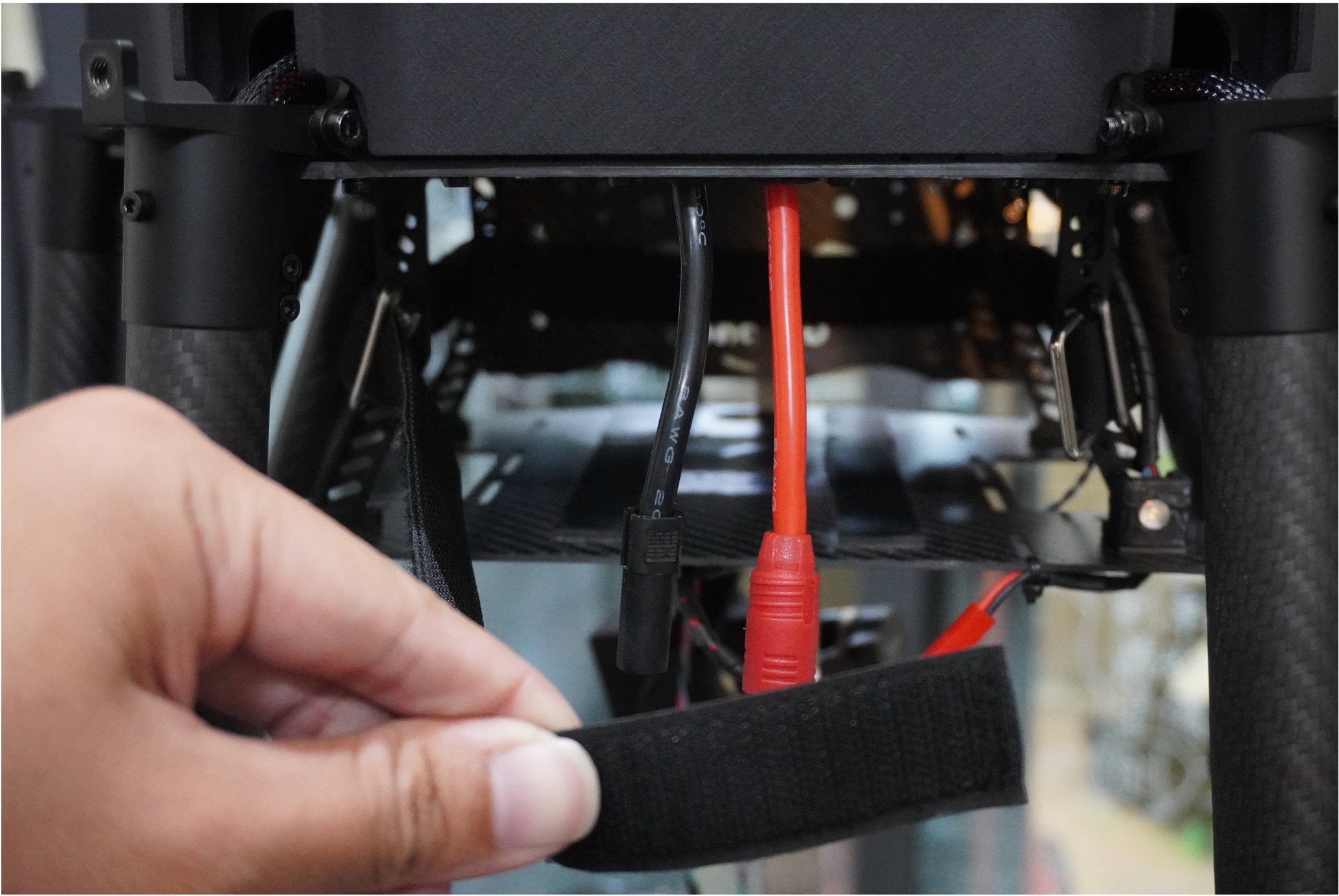

第三步 : 取下電池綁帶

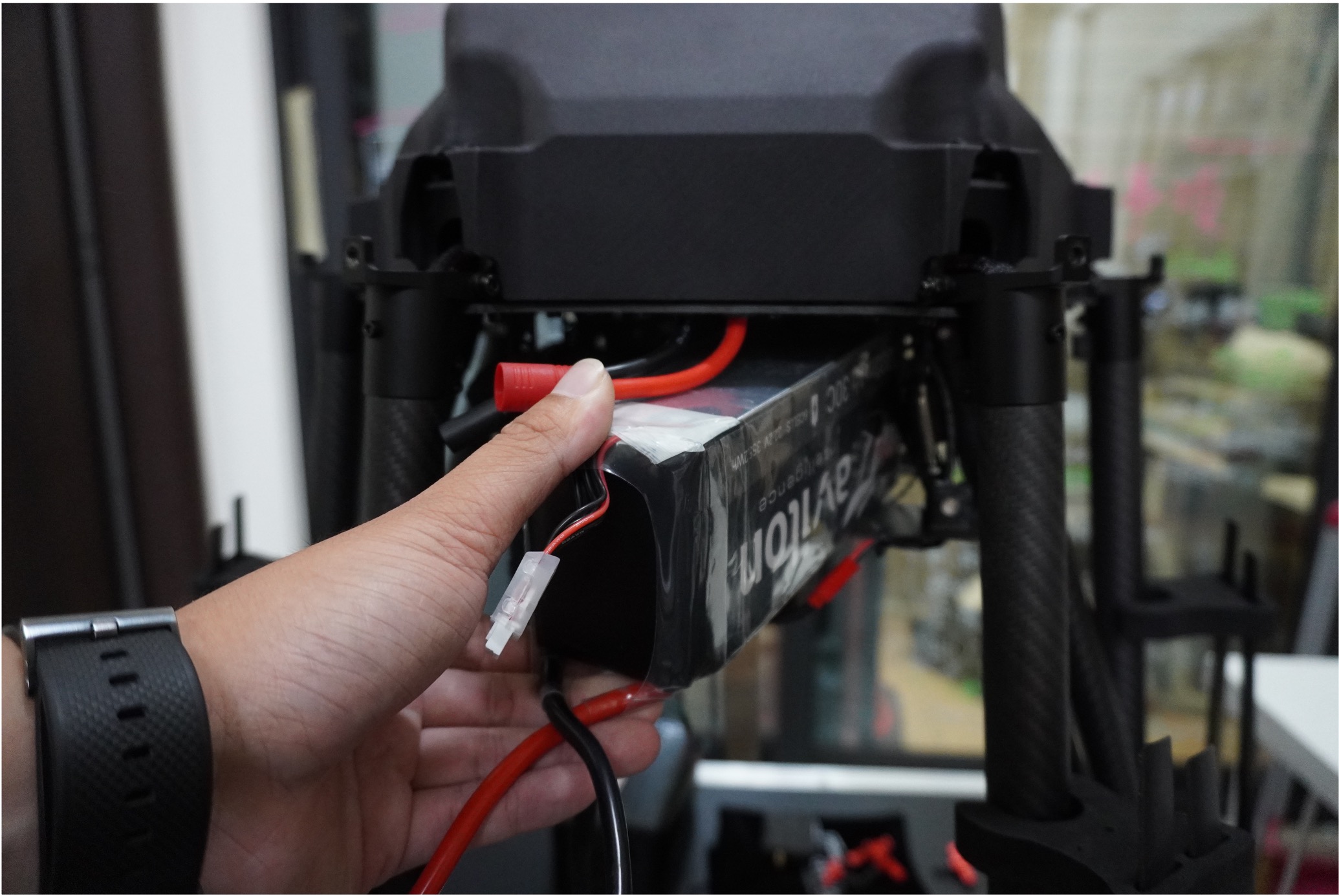

第四步 : 依序裝入電池(主電源線朝下)

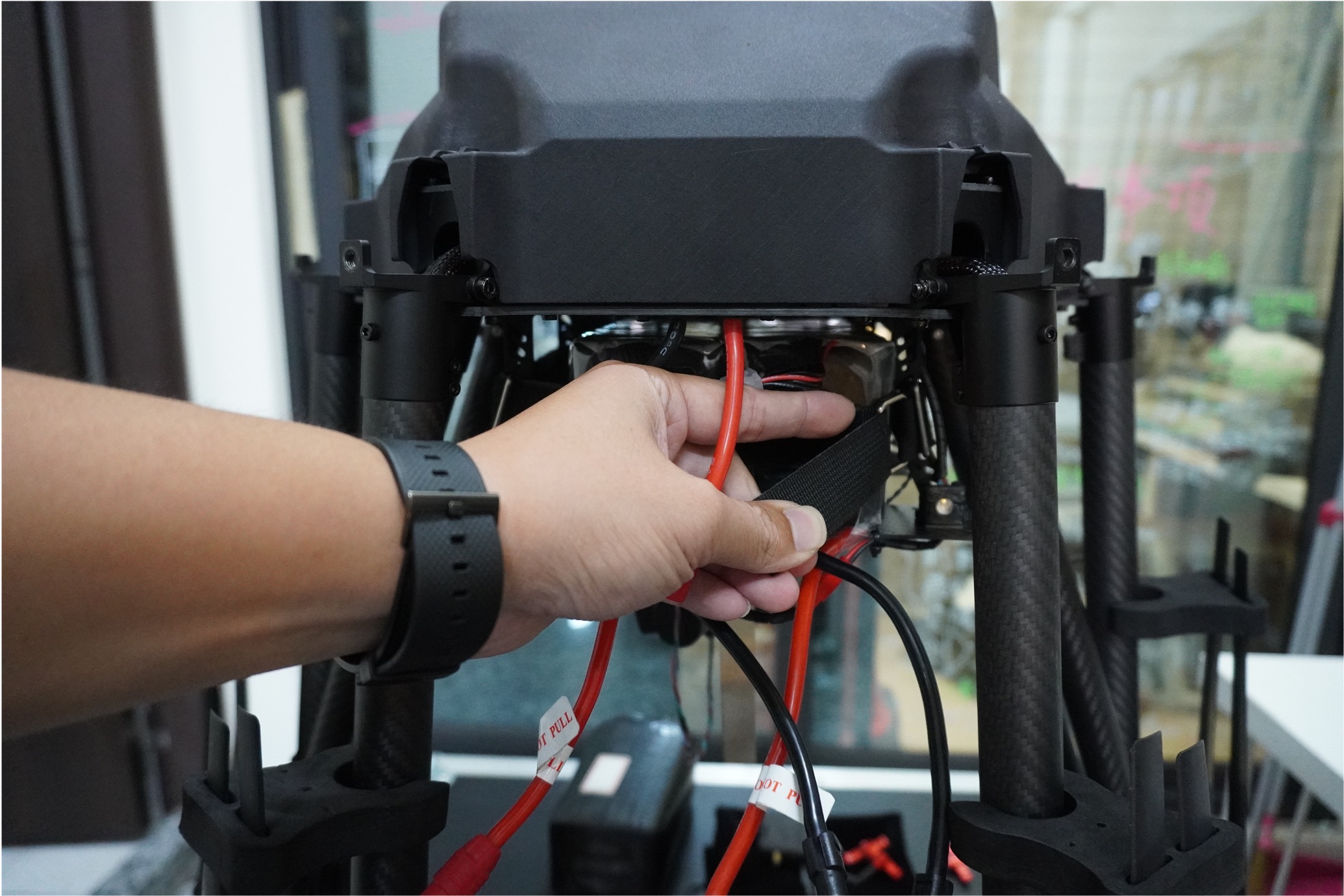

第五步 : 找到電池綁帶，穿入扣環
第六步 : 確實穿入扣環並拉緊
第七步 : 確實固定好電池綁帶

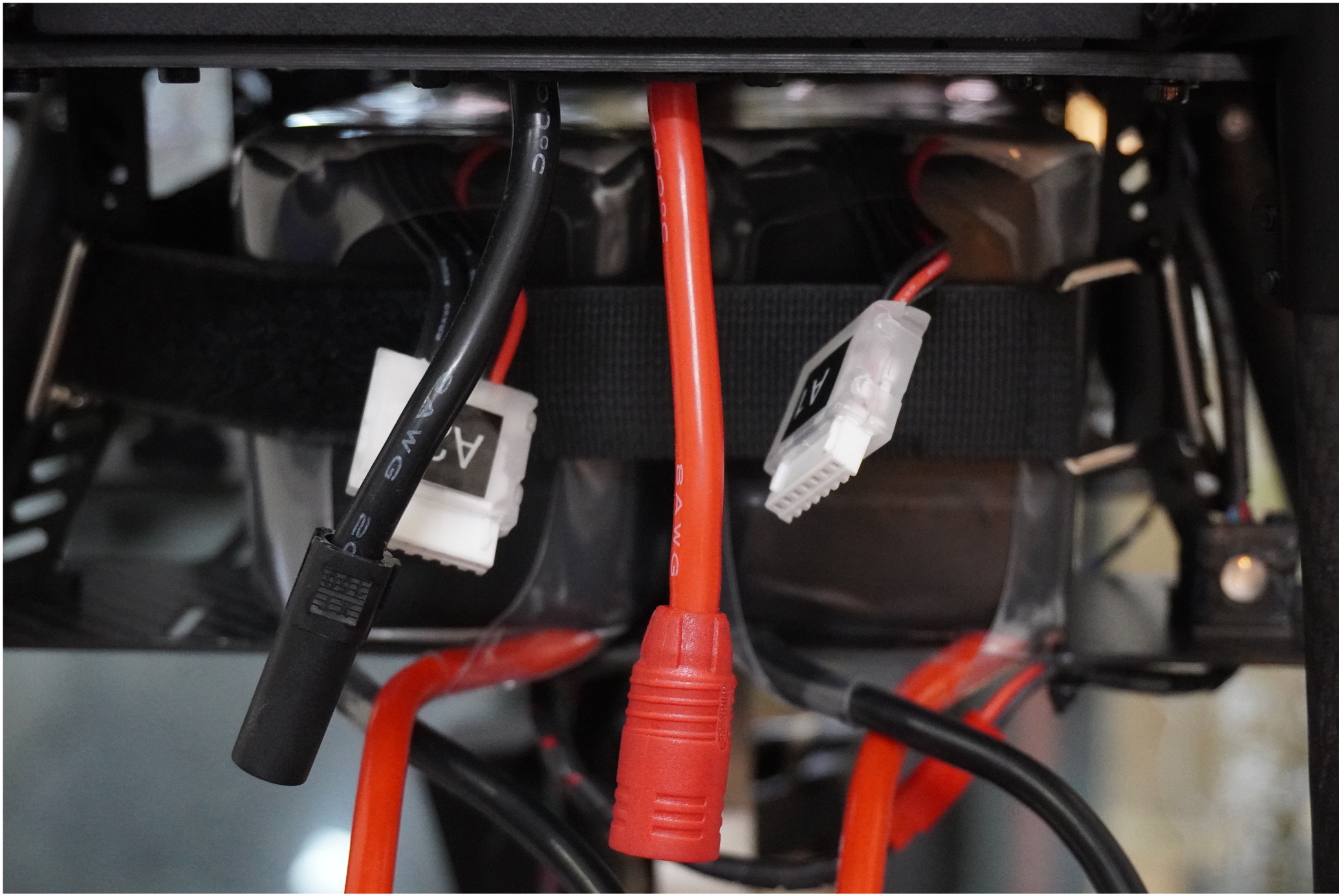

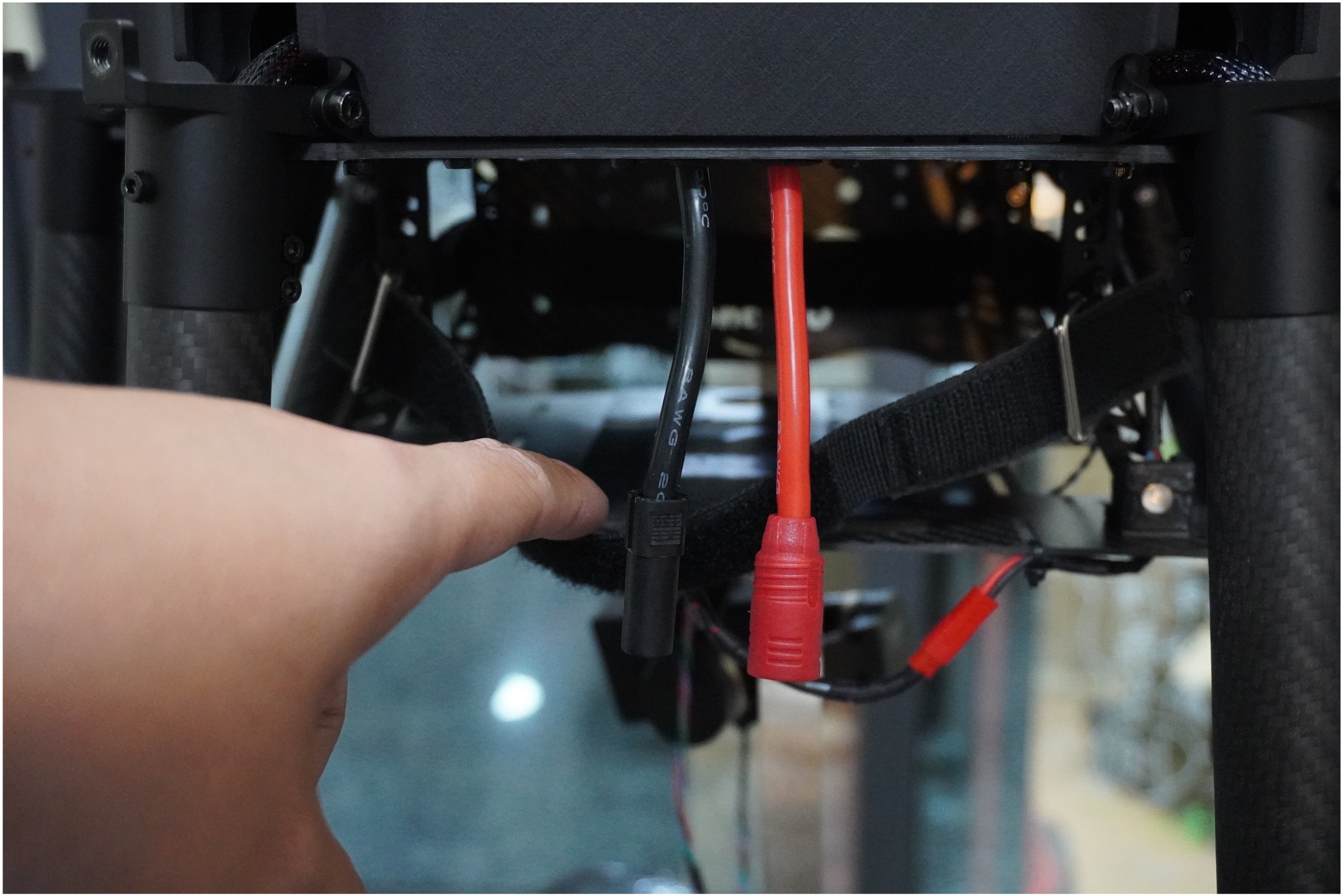

第八步 : 找到電池主電源線

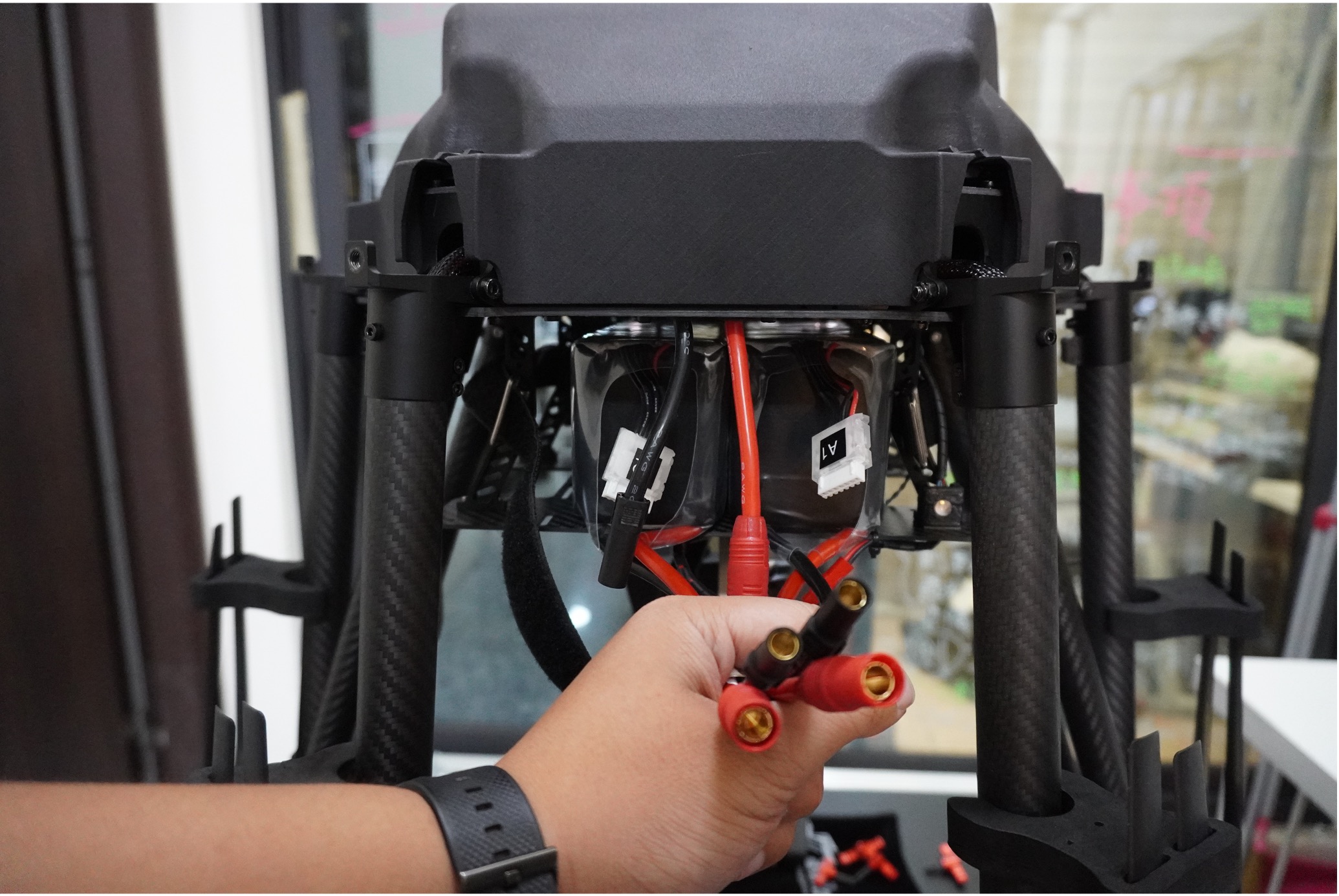

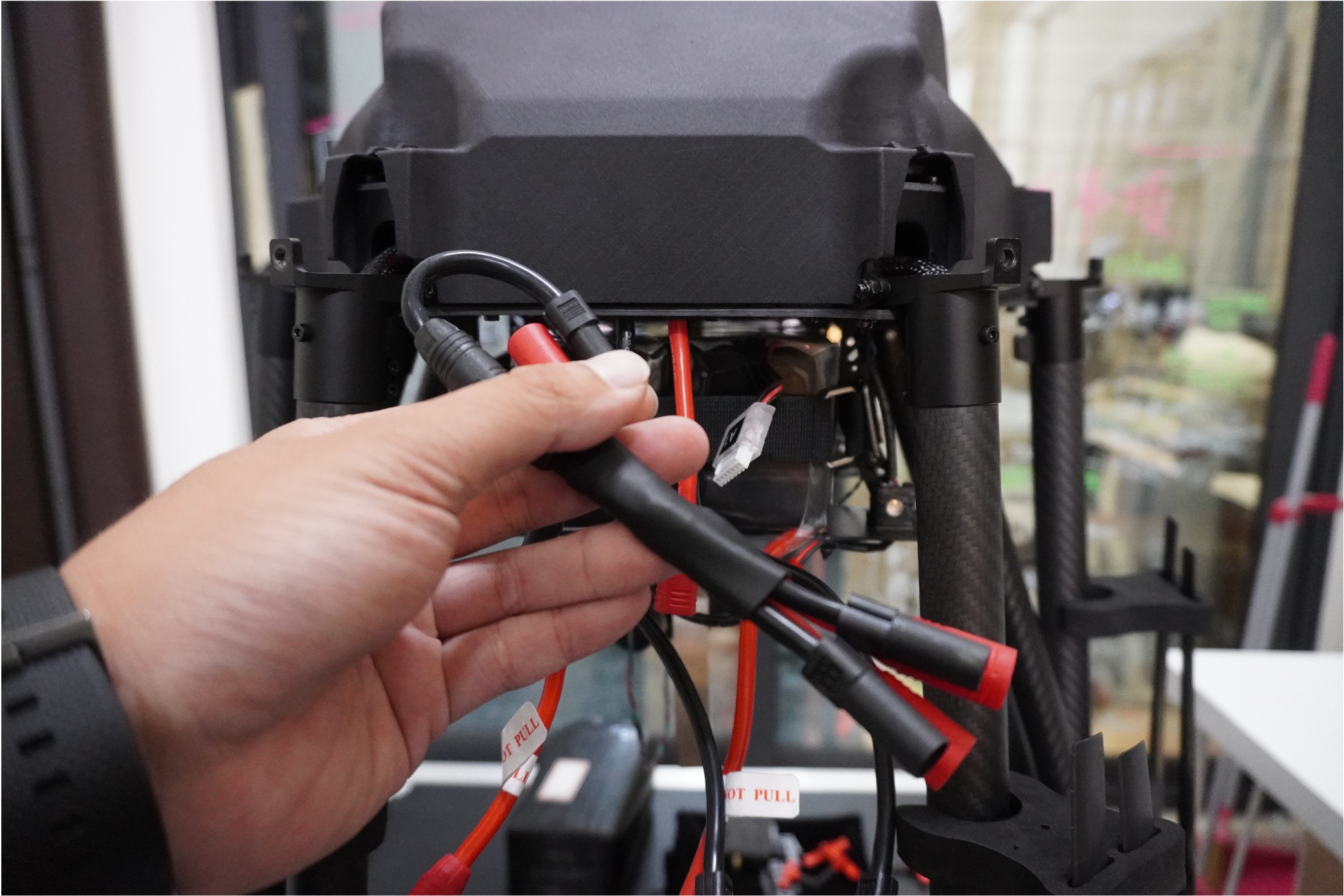

第九步 : 找到電池並聯線
第十步 : 並聯線端對齊電池主電源線

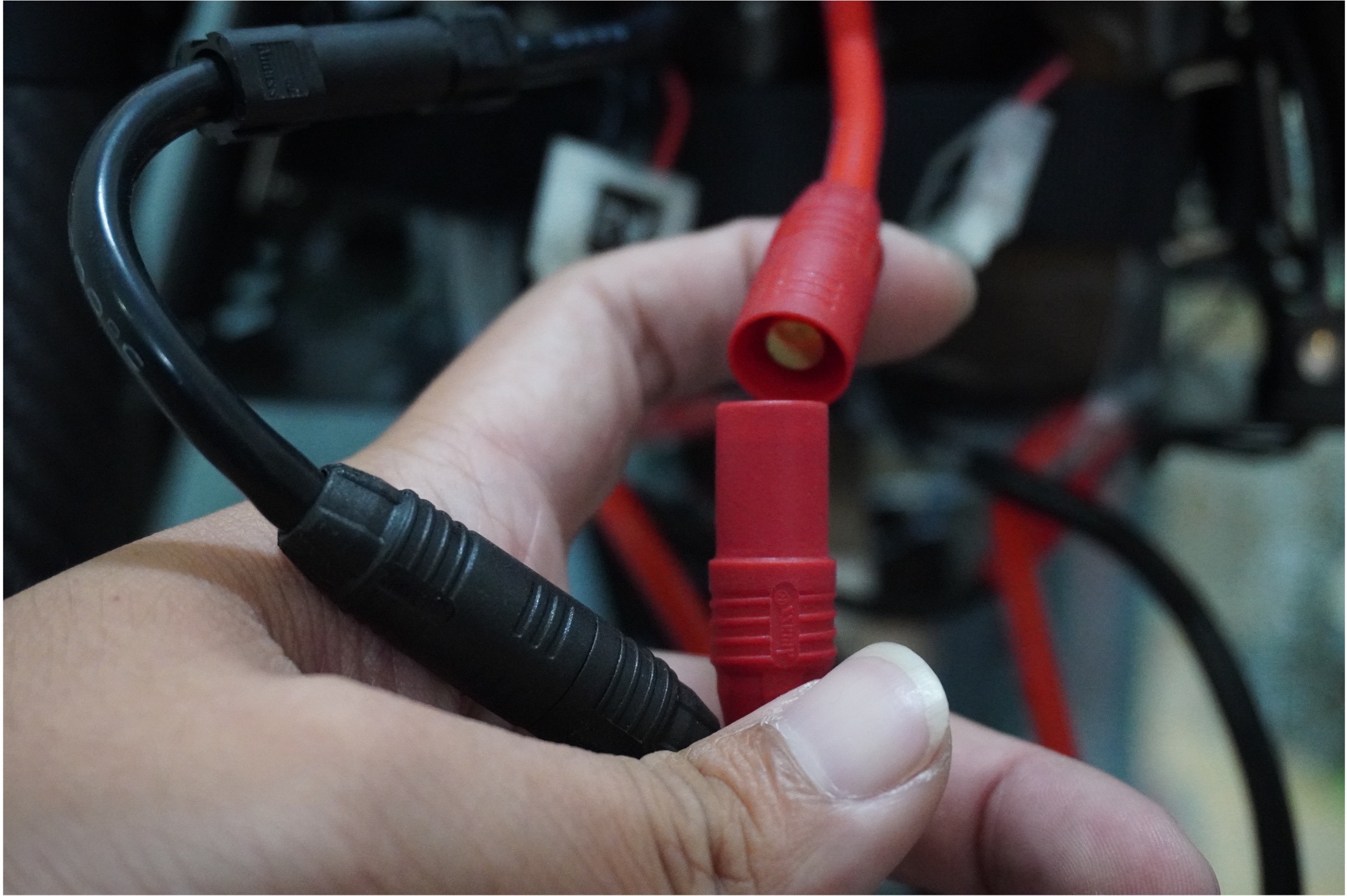

第十一步 : 紅接紅黑接黑如圖確實接好

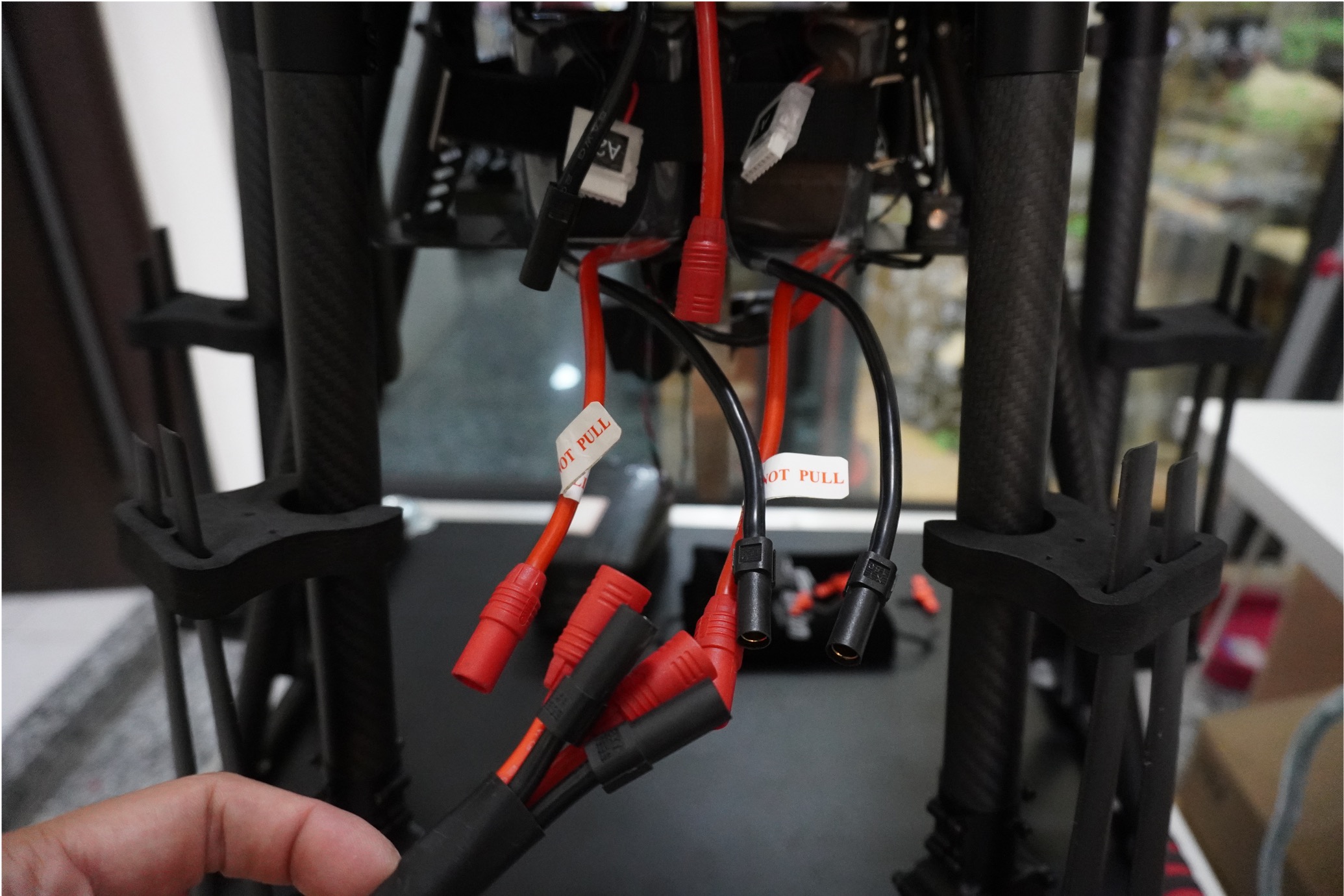

第十二步 : 找到Gryphon主電源線及並聯線主電源線

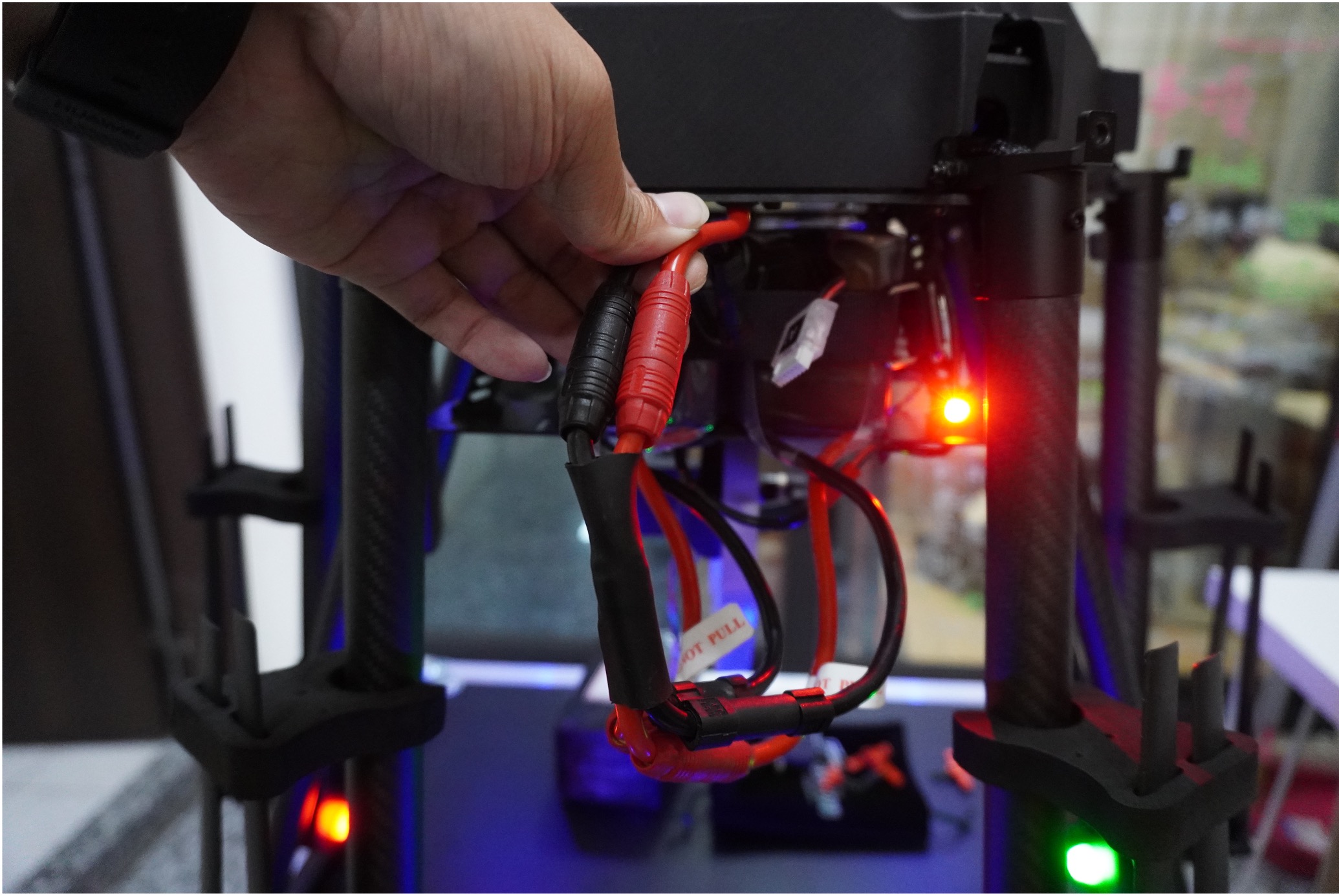

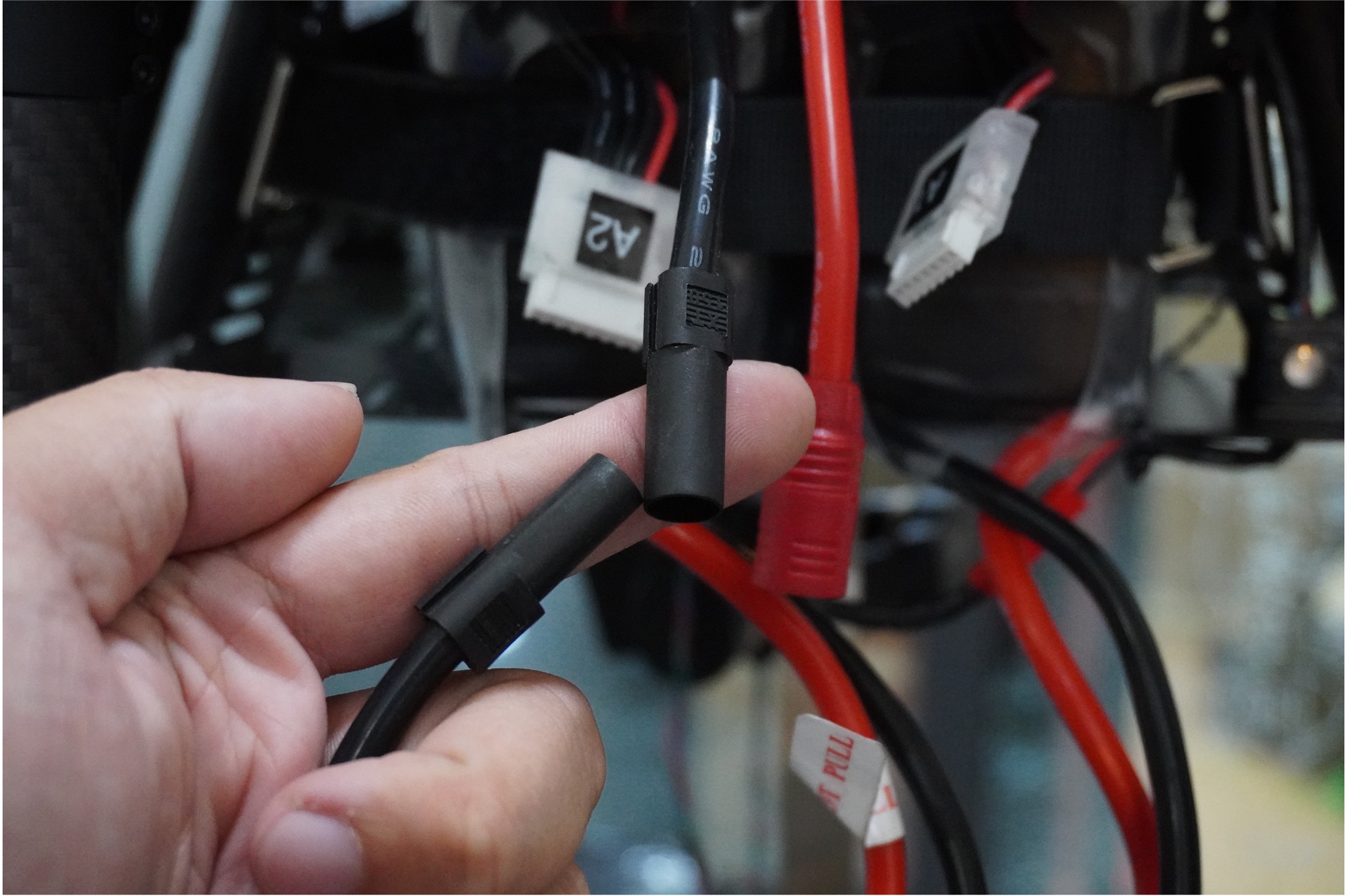

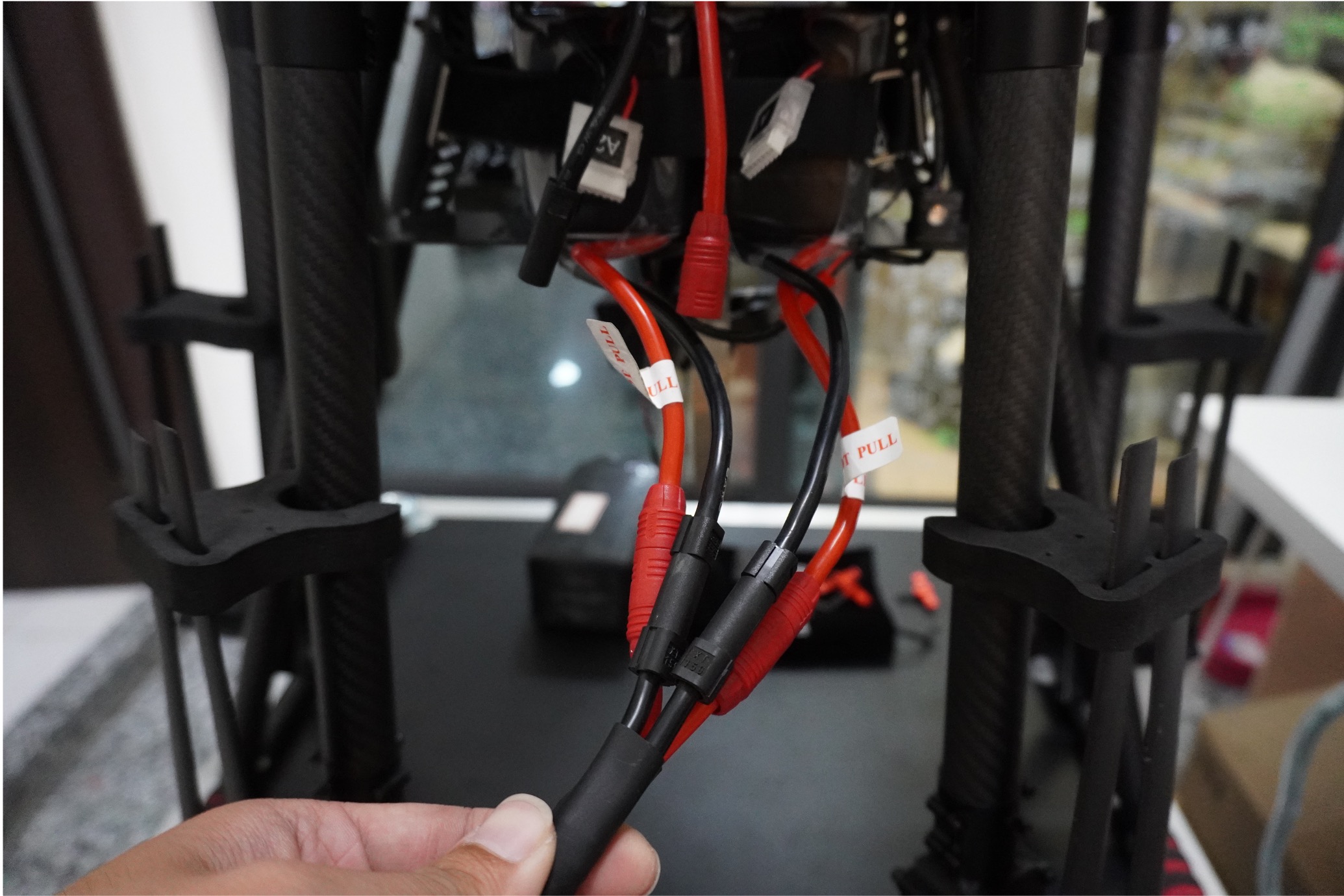

第十三步 : 主電源線對接，紅接紅黑接黑
第十四步 : 上電後Gryphon開機
¶ 並聯線及電池安裝注意事項
- 電池安裝務必安裝確實
- 安裝不確實或是不牢固將影響飛行安全
- 並聯線接頭皆有防呆設計
- 安裝時切勿強拆硬卸
- 上電時務必確認兩顆電池皆為滿電狀態
- 並聯線安裝無順序之分，確實安裝即可
- 請確認一切準備就緒之後再進行上電
- 如有任何問題歡迎聯繫原廠
